AICC 2.0: Embedded Vision in Industrie 4.0
Smartes Handmessgerät zur Fehlererkennung und Klassifizierung mit der Möglichkeit zur Einbindung in die vernetzte Produktion. Bildaufnahme, Auswertung und Ergebnisanzeige mit einem einzigen mobilen Gerät.
Kleine Losgrößen, komplexe Bauteile
Durch den austauschbaren Aufnahmekopf lässt sich das Gerät unkompliziert für andere Materialoberflächen und kundenspezifische Anwendungen erweitern.
Anfrage senden
Aufbau

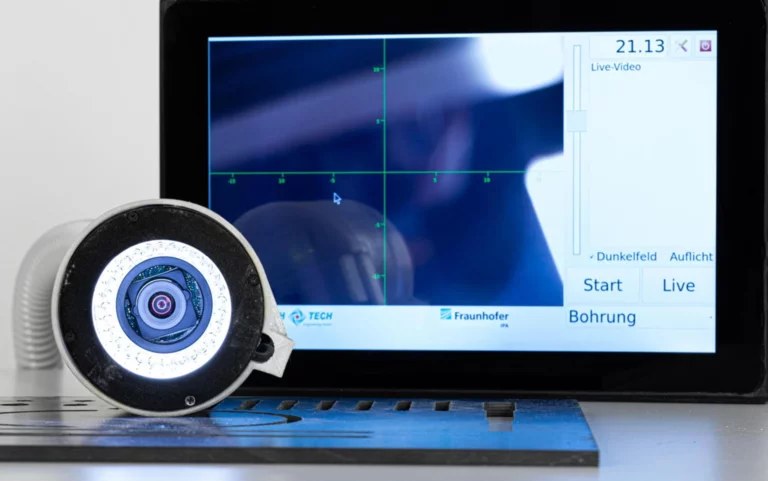

Das Handgerät AICC 2.0 besteht aus zwei Komponenten: einer Aufnahmeeinheit sowie einer Rechnereinheit. Die Aufnahmeeinheit verfügt über eine integrierte Kamera mit fester Optik und einer Beleuchtungseinrichtung. Durch die modulare Hardware-Architektur ist es möglich, spezifische Aufnahmeeinheiten für die unterschiedlichsten Messaufgaben und Werkstücke zu entwickeln. Per Schnellwechsel kann dann das Handgerät ohne großen Aufwand an die jeweils erforderlichen Prüfaufgaben adaptiert werden.
Die Rechnereinheit setzt sich aus einem Embedded Board, einer Batterie und einem Touchscreen zusammen. Das mobile Prüfgerät AICC 2.0 erfasst halbautomatisch Schadensbilder auf Bauteilen mit minimalem Aufwand und eignet sich daher ganz besonders für komplexe Bauteile in kleinen und mittleren Losgrößen.
Die Einbindung des Geräts in die vernetzte Produktion erfolgt über einen lokalen sowie einen cloudbasierten Server. Durch Schaffung von Schnittstellen zu Bearbeitungsmaschinen und Bauteilen sowie die Entwicklung und Implementierung selbstlernender Algorithmen können Prozesssteuerung und Qualitätskontrolle aufgrund größerer Transparenz, Reproduzierbarkeit und Dokumentation der Messergebnisse effizient gestaltet werden.
Anwendungen
- Überprüfung von Bohrungen und Bearbeitungskanten bei Faser-Kunststoff-Verbund (Bsp. CFK)
- Erkennen und Bewerten von Imperfektionen (Bsp. Delamination, Ausfransung, Absplitterung)
- Automatische Erstellung von Defektprotokollen (inkl. Defektgröße, Defektart, Bewertung)
Vorteile
- Kamera und Beleuchtung können flexibel positioniert werden
- Mobiles, autonomes und einfach zu bedienendes Gerät
- Maßgeschneiderte Komplettlösung für Bildverarbeitungsaufgaben
- Schnittstellen zu Bearbeitungsmaschinen
- Kommunikation mit Server und Datenbank via WiFi für Datenauswertung und Protokollierung
- Einbindung in vernetzte Produktion über lokalen oder cloudbasierten Server
- Durch austauschbaren Aufnahmekopf unkomplizierte Erweiterung für andere Materialoberflächen und kundenspezifische Anwendungen
Hardware und Software
- Rechnereinheit
- Einplatinencomputer mit Linux, USB 3.0
- Schnittstellen
- Gigabit Ethernet, WiFi
- Prozessor
- ARM Cortex™-A15 & A7
- Bildverarbeitung
- Embedded HALCON und OpenCV
- Speicher & Bedienung
- 2 GB RAM, Touchscreen
- Kamera
- 18 MP RGB
- Beleuchtung
- Gesteuerte Dunkelfeld- und Auflicht-Beleuchtung
- Energieversorgung
- Batterie (autonomer Betrieb)
Presse und Referenzen
Auch bei der internationalen Fachpresse und Kameraherstellern ist unser mobiles Handheldgerät schon auf großes Interesse gestoßen.
Gefördert durch das Bundesministerium für Bildung und Forschung
Dieses zukunftsweisende Projekt wurde mit Hilfe von Fördermitteln des Bundesministeriums für Bildung und Forschung entwickelt. Das Prüfgerät AICC 2.0 ermöglicht damit insbesondere kleineren Unternehmen den Einstieg in die Digitalisierung der Qualitätssicherung von Fertigungsprozessen.
Kostenlos und unverbindlich
Schicken Sie uns Ihre Prüfaufgabe. Wir sagen Ihnen, ob sie lösbar ist.
Spezifikation, Fehlerkatalog, Muster oder Bilder genügen. In einer ersten kostenlosen Machbarkeitseinschätzung beurteilen wir die Aufgabe, klären offene Fragen und planen mit Ihnen die nächsten Schritte.
Beratung, Schulungen und Support gehören dazu.
