Beispielsystem: 3D-Formerkennung mit einer Kamera

Einfaches und effektives Bildverarbeitungssystem zur 3D-Erfassung und Formerkennung.

Eine Kamera, ein Rotationstisch

Der einfache Systemaufbau lässt sich je nach Anwendung individuell anpassen und erweitern.

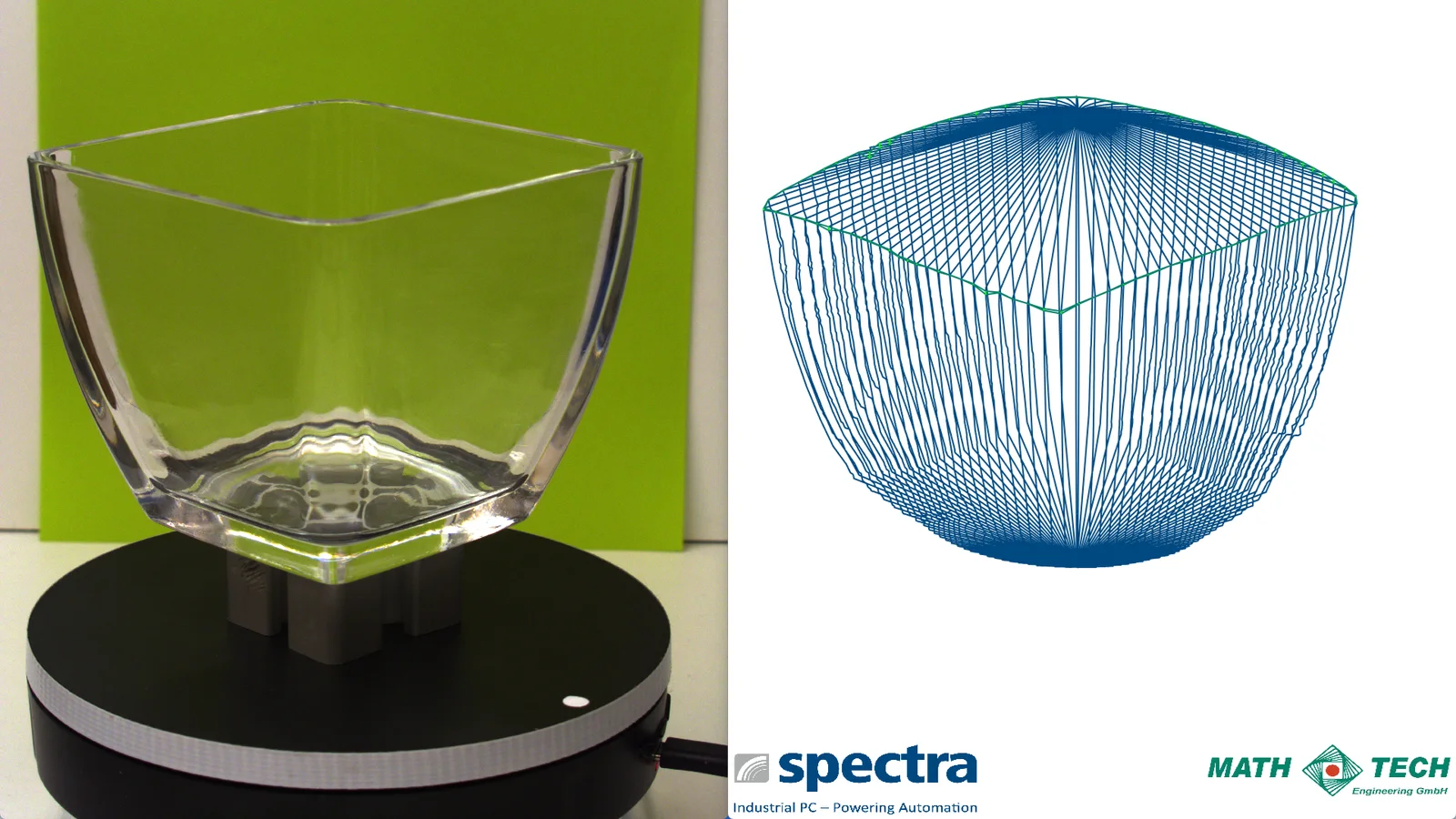

Links eine gläserne Schale auf dem Rotationstisch, rechts das daraus berechnete 3D-Drahtgittermodell — Links das Kamerabild einer Glasschale auf dem Rotationstisch, rechts das daraus berechnete 3D-Modell.

So funktioniert es

Als Beispiel für unsere Lösungen im Bereich der industriellen Bildverarbeitung zeigen wir ein 3D-Bildverarbeitungssystem mit einer Kamera und einem Rotationstisch.

Das Objekt wird auf dem Rotationstisch positioniert und während der Drehung aus unterschiedlichen Perspektiven aufgenommen. Auf Basis der Bilddaten kann die 3D-Geometrie des Objekts erfasst und analysiert werden. So lassen sich beispielsweise Form, Abmessungen und charakteristische Merkmale bestimmen.

Einsatzmöglichkeiten

Das System kann für unterschiedliche Objekte und Anwendungen eingesetzt werden, einschließlich transparenter Objekte, und bietet vielfältige Möglichkeiten für:

3D-Formerkennung und Vermessung
Objektidentifikation und Lagebestimmung
Qualitätskontrolle
Erkennung von Formabweichungen
automatisiertes Handling und Positionieren
Inspektion komplexer Geometrien

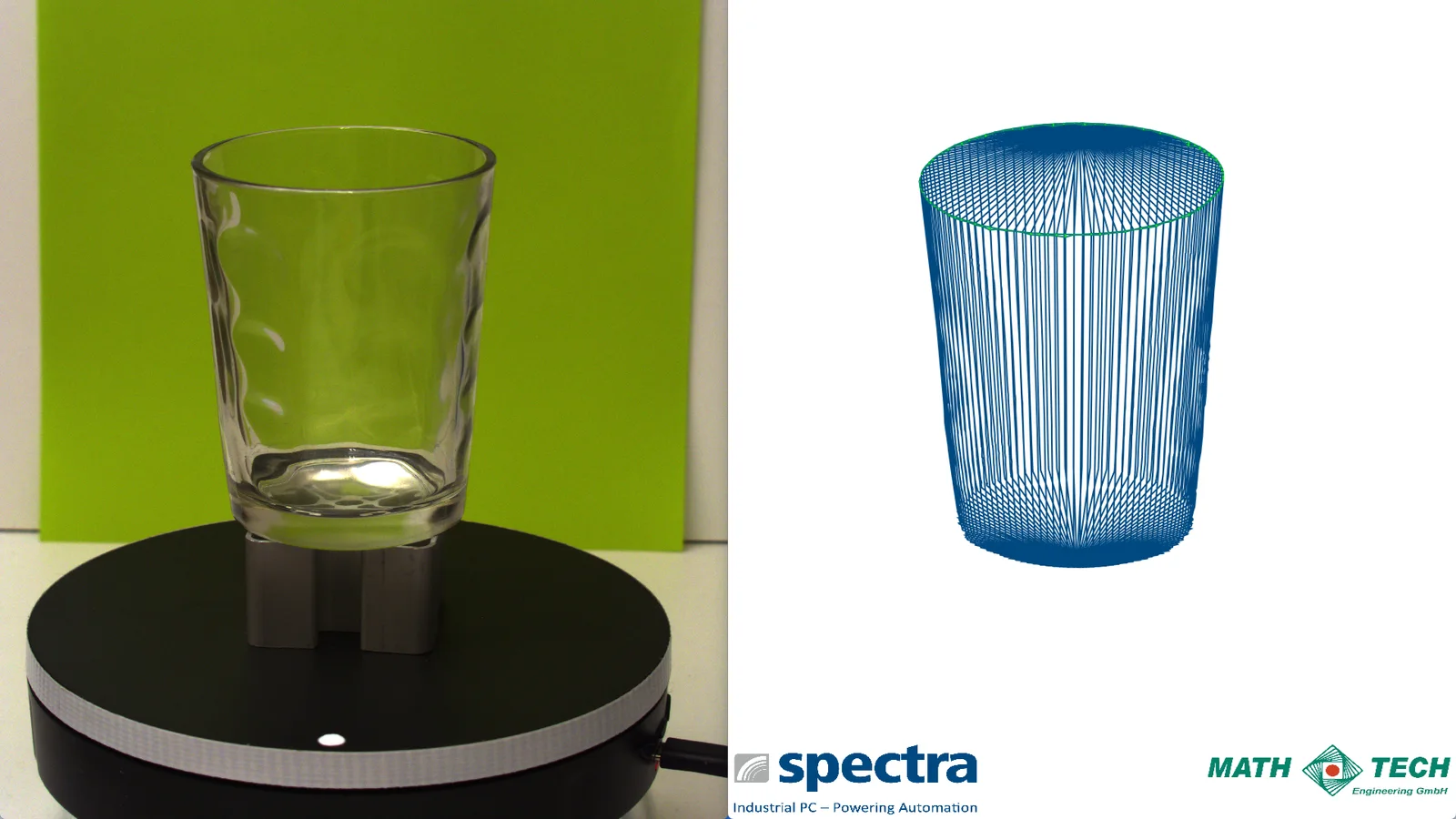

Ein Trinkglas auf dem Rotationstisch und sein berechnetes 3D-Modell — Trinkglas: gerade Wand, leicht konisch.

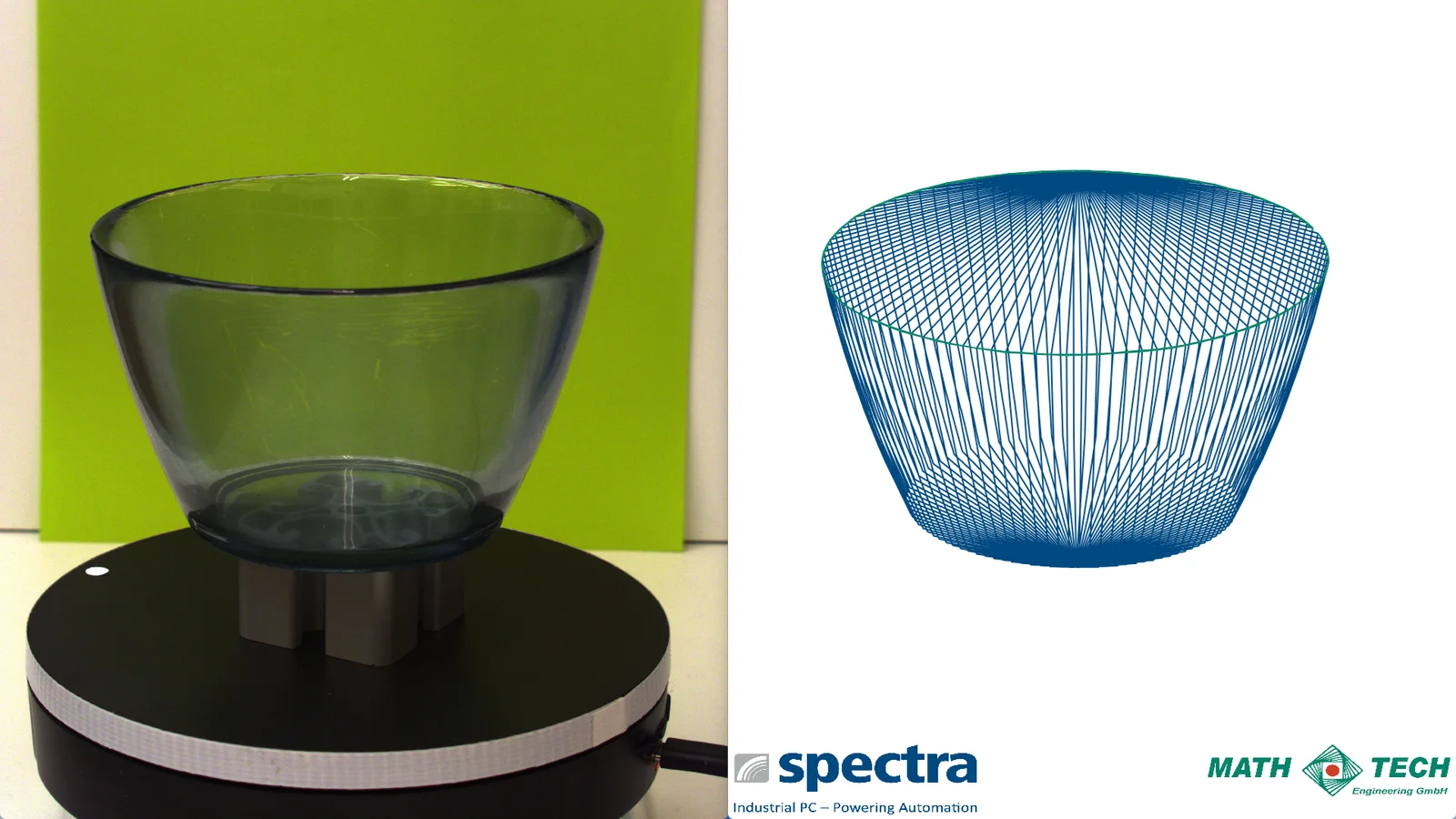

Eine gläserne Schüssel auf dem Rotationstisch und ihr berechnetes 3D-Modell — Schüssel: gewölbte Wand, weite Öffnung.

Überschaubarer Hardwareaufwand

Der Ansatz zeichnet sich durch einen einfachen Systemaufbau mit nur einer Kamera und einem Rotationstisch aus und kann je nach Anwendung individuell angepasst und erweitert werden.

Das Beispiel zeigt, wie sich mit einem überschaubaren Hardwareaufwand leistungsfähige 3D-Bildverarbeitungslösungen für industrielle Anwendungen realisieren lassen.

Live zu sehen auf der VISION 2026 in Stuttgart, vom 06. bis 08.10.2026 am Stand unseres Partners Spectra (8B23). Zur Messemeldung

Kostenlos und unverbindlich

Schicken Sie uns Ihre Prüfaufgabe. Wir sagen Ihnen, ob sie lösbar ist.

Spezifikation, Fehlerkatalog, Muster oder Bilder genügen. In einer ersten kostenlosen Machbarkeitseinschätzung beurteilen wir die Aufgabe, klären offene Fragen und planen mit Ihnen die nächsten Schritte.

Machbarkeit prüfen lassen sales@mathtech.de

Beratung, Schulungen und Support gehören dazu.
